▎門禁系統基本組成

門禁系統係指透過辨識裝置來判別人員的通行權限，進而決定是否釋放電鎖讓該人員通行的裝置。識別的介面有感應卡（或扣環）、指紋、掌形、QR Code…等，更有曈孔、人臉以及藍芽等高階應用；以下就先以感應卡做為初步的說明依據。

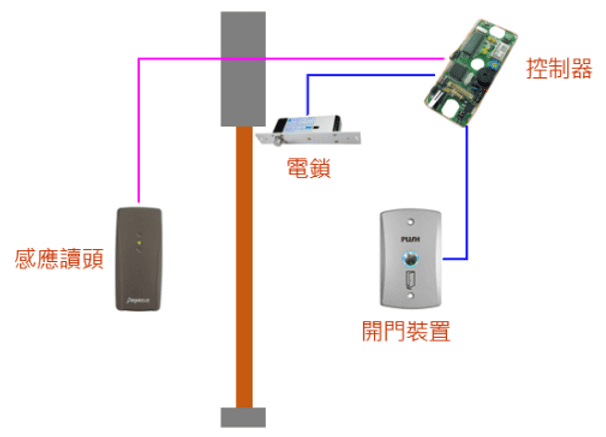

門禁設備的基本組成如下：

• 感應讀頭
• 控制器
• 電鎖
• 開門裝置

▎感應讀頭

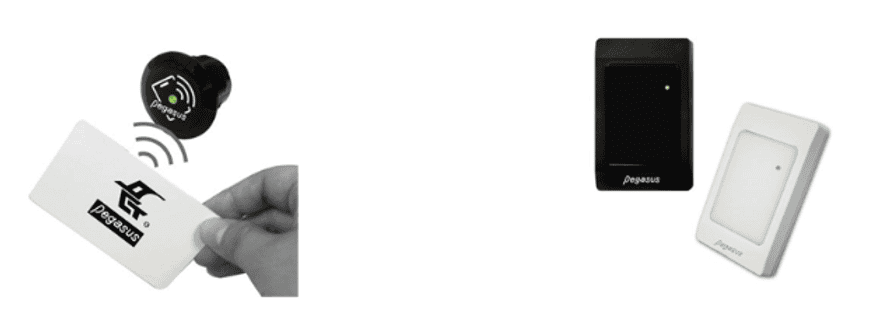

因採用的感應頻率分為 13.56 MHz 與 125 kHz 二款，13.56 MHz 是對應 Mifare 感應卡，也可讀取目前廣泛使用的悠遊卡、一卡通的卡號，而 125 kHz 是對應 EM 感應卡，然而因為EM感應卡容易被拷貝，加上 Mifare 格式被廣泛使用，所以逐漸不被採用。

感應讀頭一般是採用維根 (Wiegand) 通訊與控制器連結，維根 (Wiegand) 是由摩托羅拉公司所製訂的一種開放式通訊協議，主要應用於門禁卡片讀取。在硬體上維根(Wiegand)是採用蕊線傳輸資料，分別是 Data 0和Data 1 。

▎控制器

判別所感應到的磁卡是否符合通行權限，進而採取對應的動作（釋放電鎖／異常告警），另外因應外接的接點動作執行動作，例如：外接的開門按鈕按下後釋放電鎖。

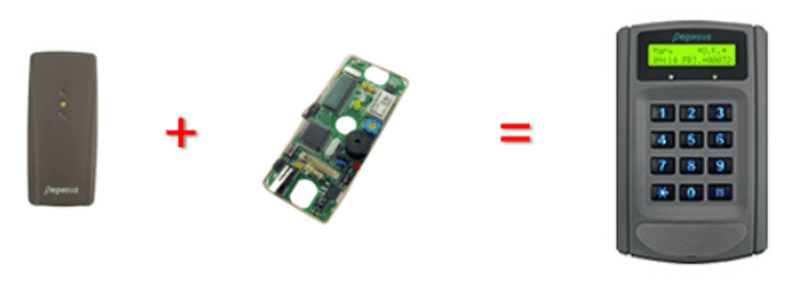

門禁控制器依據可連接的感應讀頭、電鎖與外接接點數量可分為單門型與多門型，目前在工程上的應用多以單門控制器為主，且大部份已內含感應讀頭，簡化採用的設備並節省管線的佈放。

門禁控制器除依連結的點數可分為單門與多門的型式外，依據是否可與工作站 (PC) 連線而分為單機型與連線型。簡單的區分就是採用單機型時，每扇門的通行設定與通行記錄下載都需至現場端個別操作；而連線型可由工作站 (PC) 做通行設定、通行記錄查詢與下載，並依各家廠牌而有其他功能運用，例如：DI / DO 的連動控制、電子地圖…等。

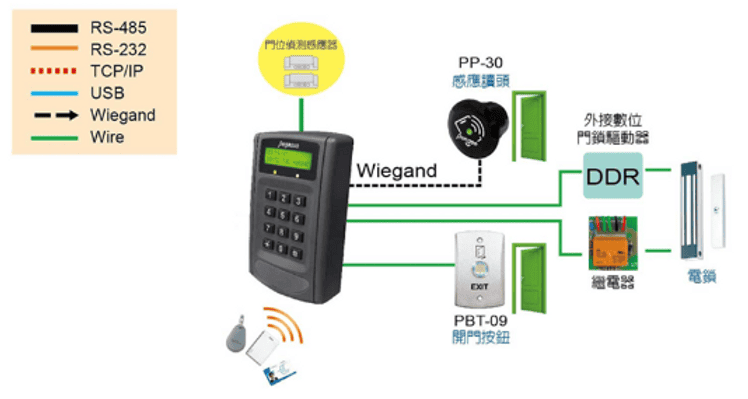

• 單機型控制器架構圖

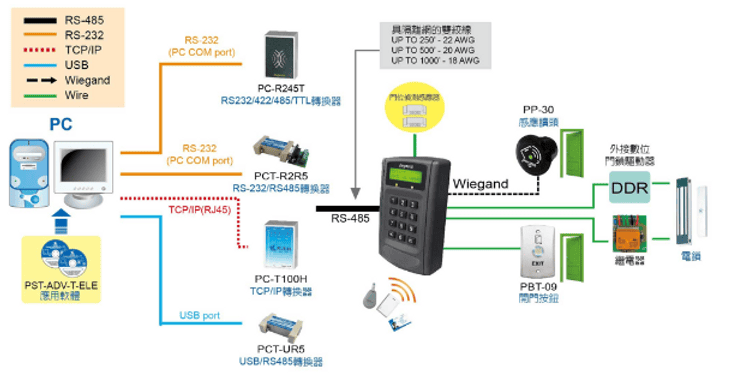

• 連線型控制器架構圖

▎電鎖

由控制器以接點觸發或斷電與否來執行電鎖的開啟與閉合，一般工程常應用的電鎖有三種：陽極鎖、磁力鎖與陰極鎖。

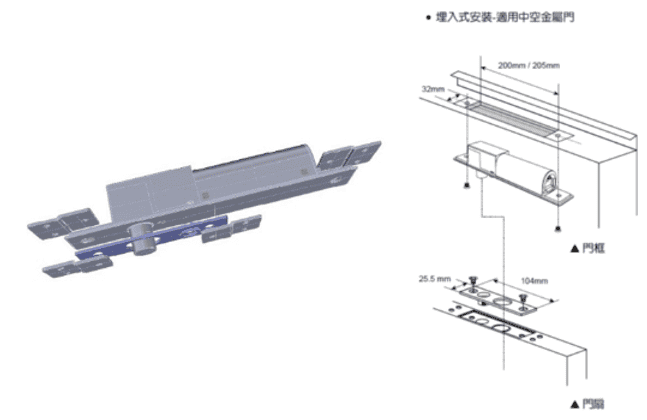

• 陽極鎖：可配合裝修做隱藏式安裝，達到隱蔽、美觀的效果；基於安全考量，一般皆是採用斷電開門，在沒有電源的情況下才不會被困鎖在室內。

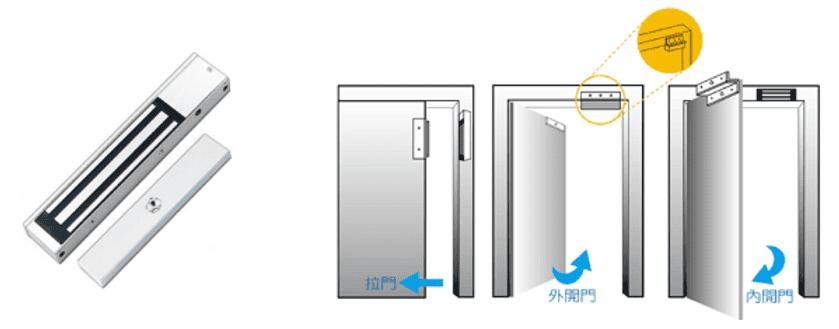

• 磁力鎖：搭配合宜的安裝配件即可安裝於各式門扇，安裝容易也沒有插梢卡住的問題，所有磁力鎖都是採用斷電開門的方式。原先可以內拉、外推開啟的門扇，若是採用磁力鎖的安裝方式，門扇就只能選擇單一方向開啟。

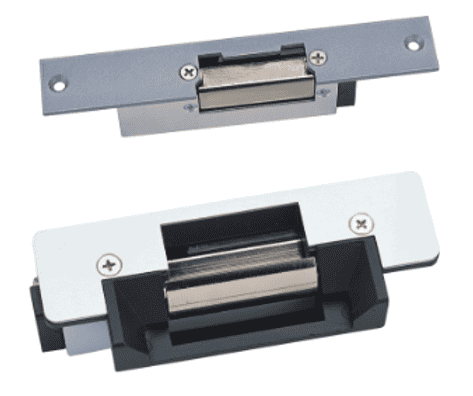

• 陰極鎖：搭配機械式鎖舌安裝，可同時具備門禁感應開門及鑰匙/把手開門，讓門鎖就算在停電的狀況下也可以保持上鎖與通行。缺點是安裝不易，並且需確認與機械鎖舌在搭配上是否合適。 因機械式鎖舌有區分斜型鎖舌與方型鎖舌，所以採用陰極鎖時在門扇上的鎖具需做詳細的確認；另外，採用陰極鎖必需將門外的把手開門動作取消，如此才能達到門禁管制的目的。

▎開門裝置

門禁系統可於門的內外兩側都設置感應讀卡機，執行進與出的管制，但在一般的門禁管制中大多都是僅針對進入做管制，所以在門的內側都會設置開門裝置以利人員外出。

開門裝置基本是以乾接點觸發給控制器，進而使電鎖斷電或通電達到開門的動作，所以開門裝置可以是按鈕或紅外線偵測器…等設備，但因一般的紅外線偵測器容易因人員於門扇附近經過而誤動作，所以一般是配置開門按鈕以確認門禁不會因誤動作而開啟。

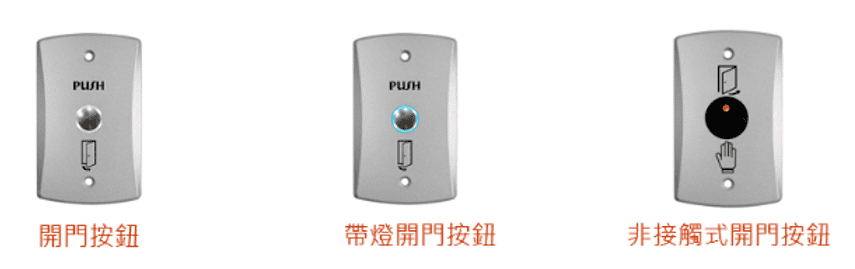

開門按鈕依其動作分為接觸式與非接觸式二款，非接觸式則是採用短距離的紅外線感應器，一般感應距離是 15 公分以內，以避免誤動作。

▎連線型門禁通訊

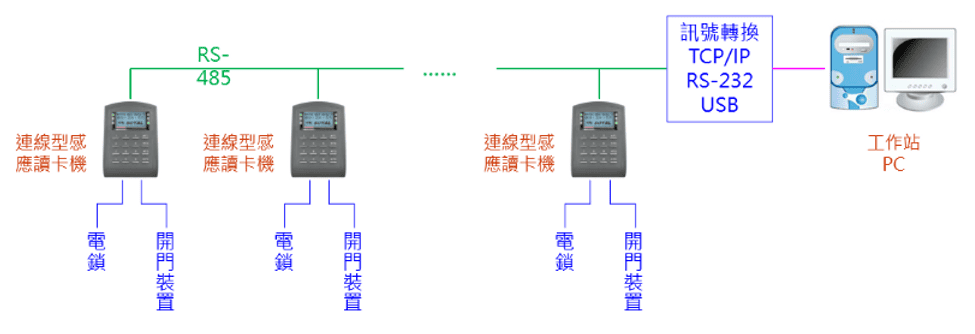

連線型的門禁系統中控制器都是採用 RS-485 通訊協議，因此是由第 1 組門禁以 RS-485 連結第2組門禁再依序連結下去，最終再將 RS-485 轉換為 TCP / IP 或 RS-232 或 USB 與電腦工作站連結。
